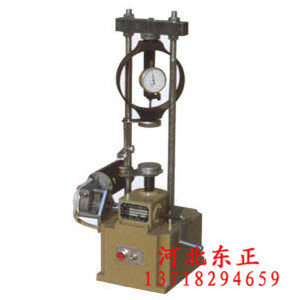

石灰土无侧限压力仪结构性能
本仪器底座、顶重器、承载板、量力环总成、摇把、百分表、框架等组成。
1、底座：仪器的基座，与立柱和横梁等零件组成框架。
2、顶重器：试验时的加荷装置。
3、承载板：上承载板置于下承载板之上。
4、量力环：容量500Kg，用以测定试件所承受的压力，即抗压强度。
5、摇把：本仪器系用手把加压形式，试件置于承载板上，正反旋转摇把，使承载板上升或下降供应商河北大宏实验仪器有限。
6、百分表：装在量力环中部，表的触头与量力环内圆下部接触。
7加载方式：手动
8速率：每摇一圈上升0.06mm
石灰土无侧限压力仪技术指标
1、zui大荷载：5KN
2、手动上升速度：18圈/1mm
3、丝杠盘直径：Ф52mm
4、丝杠移动距离：50mm
5、试件尺寸：Φ 50X50 Φ 50X100
系列型号
1、YYW-I型 石灰土无侧限压力仪 手摇操作
2、YYW-II型 电动石灰土无侧限压力仪电动与手摇操作两项
石灰土无侧限压力仪操作规程
1. 将原状土按天然层次的方向安放在桌面上，用削土刀或钢丝锯切削成稍大于 试样直径及高度的土柱毛坯，放入切土盘的上下托盘之间，用钢丝锯或切土刀供应商河北大宏实验仪器有限，沿侧板由上往下细心切削所需直径和规定高度，两端要削平整，并与侧 面垂直，上下均匀，然后立即称重，取切削下的余土测定其含水量。
2. 将试样两端及侧面涂以一薄层凡士林，置于压板中心，转动摇把保留使试样 与上加压板刚好接触，量表调零，然后反时针转动摇把，电机以每分钟加压 板推进 2-4mm，直至土样破损，此时在百分表上读数，计算轴向应力。
3. 若试验进行到测力环中百分表指针不停止前进，则该土属于塑流破坏，则试 验应进行到试样的总应变达 20%以上， 以应变 20%时的应力为无侧限抗压强度。
4. 试验结束后，正时针转动摇把，取下试样，然后将止转插销拔出，直接转动 下升降板迅速下降至试验前位置。
石灰土无侧限压力仪保养及注意事项:
1、使用后，应将仪器擦拭干净，涂以薄层油脂，以防生锈。
2、量力环在出厂时附有应力----应变曲线表，使用时应定期（一年）校验。
3、仪器上的百分表，本厂一律不附，由用户单位自行配置。
4、规格：量力环量表：10mm、0.01mm,轴向位移量表：30mm、0.01mm
石灰土无侧限压力仪用 途：
测定饱和度较大的软粘土，在侧向不受限制的条件下所受到的轴向压力至试样破损时所受的力供应商河北大宏实验仪器有限，以求得土的无侧限抗压强度。同时，无侧线抗压强度试验也用于确定土的灵敏度。（灵敏度为原状土与保持天然含水置的重塑土的无侧线抗压强度的比值。）
石灰土无侧限压力仪试验方法：
1、将原状土按天然层次方向放在桌上，用削土刀或钢锯削成大于式样的直径的土柱，放入切土盘的上下盘之间，再用削土刀或钢锯沿侧板自上而下细心切削，同时边转动圆盘，直至达到要求为止，取出式样，按要求的高度削平两端，端面要平整，且与侧面垂直，上下均匀，如试件表面因硕碱或其它杂质二成空洞时，允许用土补充。
2、试件的直径和高度应与重塑筒直径和高度相同，重塑筒直径40毫米，高为100厘米。
3、用卡尺测量切削好的试件的高度及上、中、下各部的直径，以下式计算其平均直径DP
DP=（D1+2D2+D3）/4
式中：DP~试件平均直径，厘米。D1.、D2、D3~试件上中下部分的直径、厘米
4、在试件两端抹一薄层凡士林，如为水分蒸发，试件侧面液抹一层凡士林。
5、件放在无侧限测定仪加压板上，转动手轮，使其与上压板刚好接触，调试力环量表读数为零。
6、应变为1—3%速度转动手轮（约6—12转、分）使试验在8—20分钟完成。
7、前，每0.5%应变记读量表读数一次，应变达3%以后每1%应变记读量表读数一次供应商河北大宏实验仪器有限。
8、当量表读数达到峰值或读数达到稳定，在继续进3~5%应变值即可停止试验，如读数无稳定值，由轴向应变达25%时，即可停止试验。
9、试验结束后，迅速反转手轮取下试样，描述破坏情况。
|
