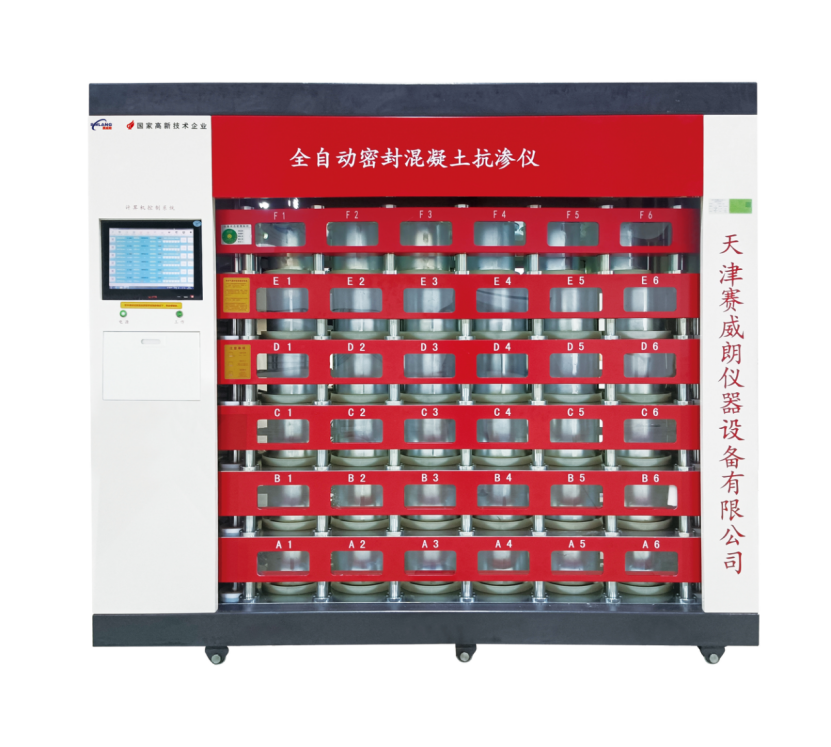

TSWL-ZDKS全自动混凝土抗渗仪
一、产品简介：
混凝土抗渗仪主要用于混凝土抗渗性能的测定和研究，混凝土抗渗试验除了繁琐和效率低下，最主要痛点还是试验量巨大，为顺应广大客户的需求，我公司推出新款全自动混凝土抗渗仪，一次可做6组36个试件或者5组30个试件，新款全自动混凝土抗渗仪，无需涂抹任何密封材料、自动密封、自动加压、自动恒压、自动计时、自动判断渗漏、自动记录数据、自动脱模、实时监控，让检测环境更为整洁。
二、执行标准：
JG/T249-2009《混凝土抗渗仪》
GB/T50082-2024《普通混凝土长期性能和耐久性能试验方法标准》
JTS/T 236-2019《水运工程混凝土试验检测技术规范》
T0528-1994《混凝土抗渗性能试验方法》
JTJ270-1998《水运工程混凝土试验规程》
T/CECS10265-2023《混凝土抗水渗透仪》
三、产品特点：
1、工作效率高：一次可做36块或者30块抗渗试验，每组试验独立控制，互不影响。
2、自动密封，自动脱模：只需将试件放置在试模底座上，无需涂抹任何密封材料，点击开始按钮，设备就会自动装夹试件，自动密封，自动进行试验，试验完毕后，试件自动从模腔中脱出。
3、人体工程学设计，节省空间：6组试件36块或者定制，试样摆放最高高度1.5m，设备占地面积2450mm*920mm*2200mm。
4、智能设置：本设备试验过程全部由15寸工控电脑一体机控制，自动加压、自动监测、自动判断、自动记录，断电保护，无需人为干预，实现智能化混凝土抗渗试验。
5、电子硬件部分：设备采用进口日本欧姆龙控制器，数据稳定，可靠性高，使用方便，数据在传输的过程中，抗干扰性能强、不失真。
6、软件部分：我公司编制的抗渗仪软件具有全自动控制功能，可以自行进行编译和改动，可以自动检测、自动采集、自动显示试验数据和测试曲线、自动生成检测报告等；同时还具有手动控制的功能，方便用户在试验前调试设备各个器件的功能。
四、主要技术参数
主体结构 | 1、一体式结构设计； 2、采用气囊紧固式密封结构设计； 3、采用大功率、高精度伺服系统控制； 4、设备自动装模、密封、检测、判断、脱模； 5、每层独立水泵控压、试件独立测控判断； |
工作方式 | 1、全过程由计算机全自动控制试验，一键操作，无需人工包覆密封材料、自动试验(自动密封、自动加压、自动恒压、自动脱模)，且自动判断渗漏、记录渗漏时间及压力；对每个样品独立控制； 2、两种试验模式可选（逐级加压法和渗透高度法）； 3、增强气压自动密封无需涂抹任何密封材料； |
适用试件尺寸 | φ175*φ185*150mm ±2mm; |
单次试件数量 | 1、每层可装6个试件（独立测控、独立判断）； 2、共6层可装36个试件/共5层可装30个试件； |
试验压力加压方式 | 自下而上加压； |
试验最大压力 | 2.0MPa; |
试验压力分辨率 | 0.001MPa； |
试验压力示值误差 | 1、逐级加压法：±0.005MPa； 2、渗透高度法：±0.005MPa； |
试件密封材料 | 增强尼龙、天然橡胶、特殊耐磨、耐高压材质； |
试件密封方式 | 增强气密封式，所有试件可同时密封，每组也可单独密封，密封总时间≤5min; |
试件密封最大压力 | 2.0MPa； |
密封压力分辨率 | 0.001MPa； |
触控显示器 | 采用15寸工控电脑一体机控制，用于试验操作及状态显示; |
试验数据查询 | 可以自动形成试验报告、原始记录导出(数据保存时间容量≥5年）、也可将数据上传至用户指定的检测平台系统，可根据客户要求进行定制报表模板; |
操作系统维护 | 免费维护、更新最新版本的软件； |
升降驱动方式 | 伺服电机驱动; |
外形设计 | 立式（6层）、超薄、节省占地空间； |
设备外形尺寸 | 5层外形尺寸2450*920*1950mm 6层外形尺寸2450*920*2200mm |
供电电源 | 220V 50Hz,±10％； |
设备总功率 | 最大功率3kW（含气泵）；设备正常工作≤500W; |
设备噪音 | 设备噪音运行时不超过70分贝;（试验结束泄气压时除外） |
设备震动 | 本设备采用伺服驱动升降，无振动，对周边环境及其他设备无影响。 |
